Pemindaian 3D Mengukur Reflektor Target Benang 5/8" Dengan Reflektor Total Station Basis Magnet

3D Scanning Measuring Black and White Target Reflector dengan Magnet Base

Model:ADSmini108-2

Gambaran umum:

A. 6" melingkar hitam / putih miring & putar target untuk Stasiun Scan.

B. Fitting stub standar Leica untuk dipasang pada misalnya tiang GLS12.

C. Ketinggian pusat pada ketinggian reflektor standar Leica.

D. 5/8"dasar internal berujung.

E. Yoke aluminium anodisasi dan lempengan sasaran non-silau matte

F. Ketinggian poros: 135 mm

Data teknis:

Paket berisi:

Target pemindaian

Flat Magnet Mount

Paket:

Tas yang lembut

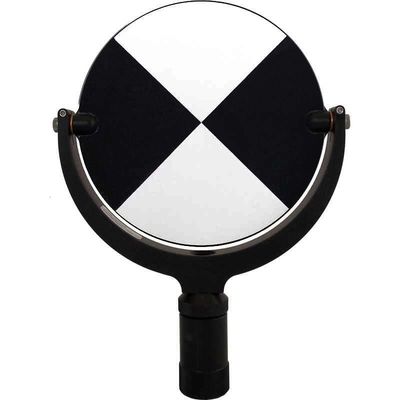

Target pemindaian:

Hitam dan putih

175.5mm tinggi pusat

Diameter 6 inci (152,4 mm)

5/8 inci benang bawah

Target pemindai pemindai laser 3D dirancang untuk survei total stasiun, memastikan pengukuran yang tepat dan dapat diandalkan.

Fitur miringnya yang dapat disesuaikan memungkinkan berbagai aplikasi, mengakomodasi berbagai persyaratan input pengguna.

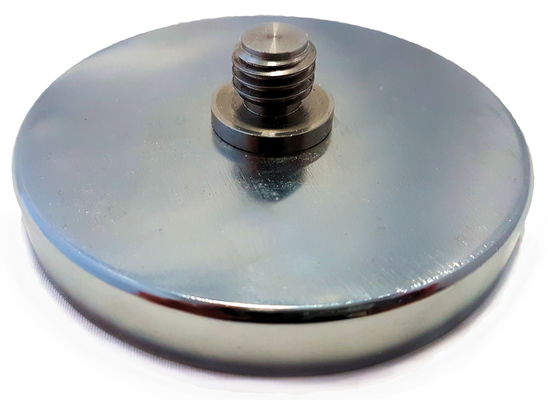

Dasar magnetik:

Ideal untuk memasang target pemindaian, penerima GPS atau prisma pada permukaan baja datar.

Daya tarik 55kg, Ø 100mm, Tinggi 21mm, Berat 450 gram.

Sasaran dan Pemindaian

Target adalah objek fisik yang Anda atur di situs yang digunakan oleh perangkat lunak pemindaian untuk mengikat beberapa pemindaian.Jika Anda telah menetapkan tujuan Anda dengan benar, perangkat lunak akan dapat mendaftarkan pemindaian Anda bersama dengan relatif mudah. Namun, jika target ditempatkan dengan tidak benar, banyak pendaftaran manual akan diperlukan.Pendaftaran manual sangat memakan waktu, dan itu benar-benar layak untuk meluangkan waktu ekstra di lapangan untuk mengatur target dengan benar.

Menetapkan Tujuan

Saat mengatur target, Anda perlu ingat bahwa minimal 3 target diperlukan untuk mendaftarkan dua scan bersama-sama.Ini berarti setiap scan berturut-turut perlu memiliki 3 target yang sama dengan scan sebelumnyaSampai dengan lima target dianjurkan sebagai jaring pengaman; Namun memiliki terlalu banyak target memakan waktu untuk mengatur dan akan mengambil perangkat lunak pendaftaran lebih banyak waktu untuk memproses.

Saat menetapkan target, pertimbangkan faktor-faktor berikut.

1. Resolusi:Resolusi scanner Anda akan mempengaruhi seberapa jauh Anda dapat menempatkan target Anda. misalnya untuk scanner FARO, pada 1/4 inci, target dapat sampai 60 kaki dari scanner;di 1/8th dalam itu bisa sampai 30 kaki jauhnya.
2. Jaraknya:Seperti yang disebutkan di atas, target hanya bisa sejauh ini dari scanner dan masih memberikan pendaftaran yang akurat.misalnya, ada banyak debu dan kelembaban di ruang.
3. Lingkungan:Faktor-faktor seperti sinar matahari, debu dan kelembaban dapat mempengaruhi seberapa akurat sasaran ditangkap.
4. Ukuran target:Target yang lebih kecil harus ditempatkan lebih dekat ke scanner.
5. Setiap getaran:Jika Anda berada di ruangan dengan getaran atau aliran udara yang sangat keras, seperti ruang mekanik, sadarilah bahwa target Anda mungkin bergerak dan ambil tindakan ekstra untuk mengamankannya.

Gambar:
